Questo progetto rappresenta il secondo di tre sottoprogetti a complessità crescente; occorre aver realizzato precedentemente il progetto: Power Controller: controllo consumi elettrici di un'utenza domestica.
Si propone di realizzare un dispositivo elettronico che misura ogni secondo contemporaneamente le due potenze istantanee, quella prodotta da un impianto fotovoltaico e quella consumata dalla collegata utenza domestica (max 6kW).
Il dispositivo accende una spia rossa se la potenza consumata supera quella prodotta o una spia verde in caso contrario.
Sono utilizzati componenti a basso costo, facilmente reperibili da distributori di componentistica elettronica online.
|
2 sensori di corrente alternata AC 30A 1V SCT-013-030 non invasivi per monitoraggi |
|
Arduino Nano V3.0 Scheda di Microcontrollore CH340 ATmega328P |
|
OLED Display 128 x 64 Pixel 0,96 pollici I2C schermo video retroilluminato |

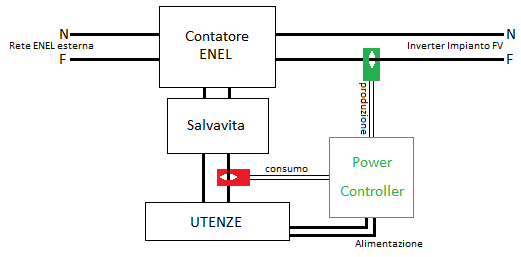

Il circuito di misura è rappresentato in Fig.8.
|
| Fig.8 |

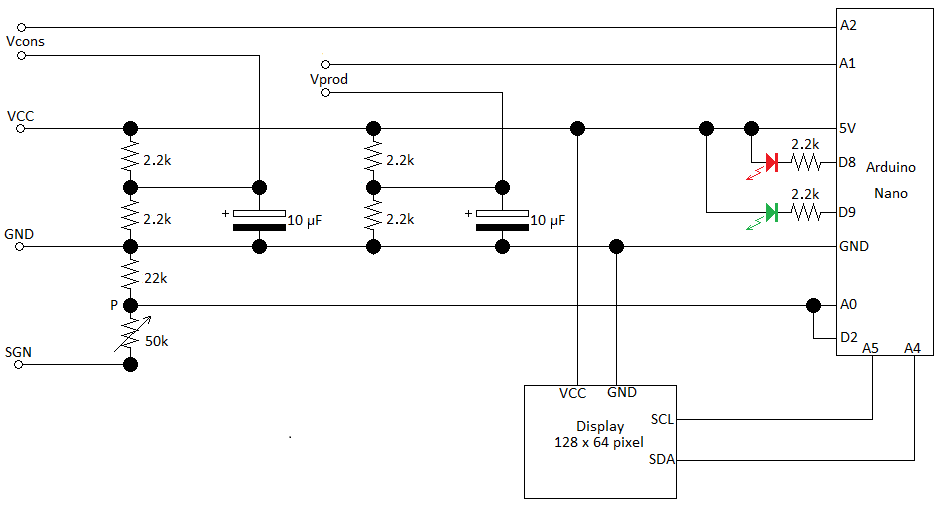

Il circuito di connessione al microcontrollore si modifica come in Fig.9.
|
| Fig.9 |
Per la procedura di taratura della tensione si rimanda alla pagina: Taratura tensione del Power Controller.
Per la procedura di taratura delle due correnti si rimanda alla pagina: Taratura corrente del Power Controller.
Di seguito viene proposto il codice di gestione del dispositivo di Fig.9.
| Nessun codice disponibile |
Progetto connesso: Portale di visualizzazione prestazioni di impianto fotovoltaico.
